电线负荷的计算方法,电线规格载流量计算

一、常用电线的载流量:

500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:

1.5平方毫米——22A 4840瓦

2.5平方毫米——30A 6600瓦

4平方毫米——39A 8580 瓦

6平方毫米——51A 11220瓦

10平方毫米——74A 16280瓦

16平方毫米——98A 21560瓦

、家用的一般是单相的,其最大能成受的功率(Pm)为:以 1.5平方毫米为例

Pm=电压U×电流I=220伏×22安=4840瓦

取安全系数为1.3,那么其长时间工作,允许的功率(P)为:

P=Pm÷1.3=4840÷1.3=3723瓦 “1.5平方”的铜线。能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A

1.5平米×6A=10.5A

10.5A×220W=2310W

这就是1.5单轴最大输出功率

如:1.5 mm2 BVV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦

应该根据负载的电流来计算功率的,1.5平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备(额定电压380V的2.5KW以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2.5KW以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A),线段过长相应载荷降低。一般按每平方载流4~6A选取,长线取小值,短线取大值。

2根1.5平方铜芯电线穿线管理论上是3平方,实际载荷多少千瓦。在220V电压是2.64千瓦。载流量是不变的,功率随着电压变

2.5平方铜芯线的载流量在15-23A,如果是单相电最高可以带5千瓦,三相电最高可以带9千瓦。

10平方的铜心线能载荷多少千瓦,如果用在220V,明线布设允许连续负载电流为70A,相当于15.4千瓦;两线布设在一支线管内,允许连续负载电流为60A,相当于13.2千瓦;三线布设在一支线管内,允许连续负载电流55A,相当于12.1千瓦。

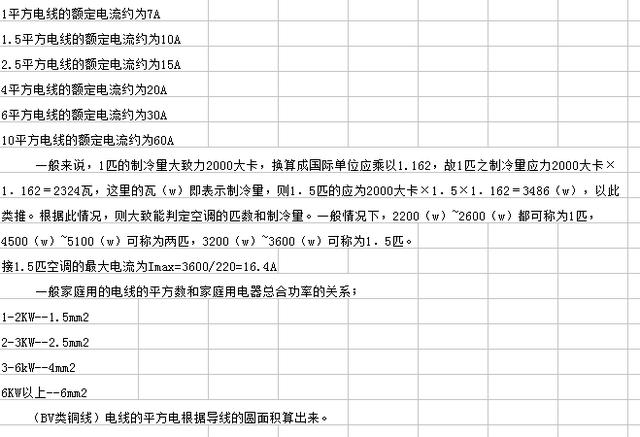

1平方电线的额定电流约为7A,185平方电线×7A=额定电流约为1295A,Pm=电压U×电流I=380伏×1295安=133000瓦,=492100/1000=492.10千瓦

UPS的额定容量是指其最大输出功率,容量较小的一般以“W”(瓦特)表示,1千瓦以上的用“VA”(伏安)表示。“W与“VA”值是有区别的:W=VA*功率因数。容量应该是一种能量转换,是一种等级的电压和电流转换成另一种等级的电压和电流,他不能转换成 kw,kw是一种耗能设备的概念,它是直接把电能消耗掉!kw和kvA是2个概念。

可以近似为:1kvA=0.8kw kvA是视在功率的单位,kw是有功功率的单位,无功功率用kvar,它们的关系是功率三角形,既视在功率平方=有功功率平方+无功功率平方 一般功率因素是取0.8的,即1kvA=0.8kw,只可用来估算,遇到大型电气系统必须按公式精确计算。

1KVA和1KW是两个不同概念,不能完全等同,KVA常用于标注变压器等供电设备,KW常用于标注各种用电设备。因为受到传输,功率因数等影响,1KVA的往往供电并不能够提供1KW的用电。P(KW)=S(KVA)*cosφ,两者之间的相互转换主要是取决于所对应的功率因数。
